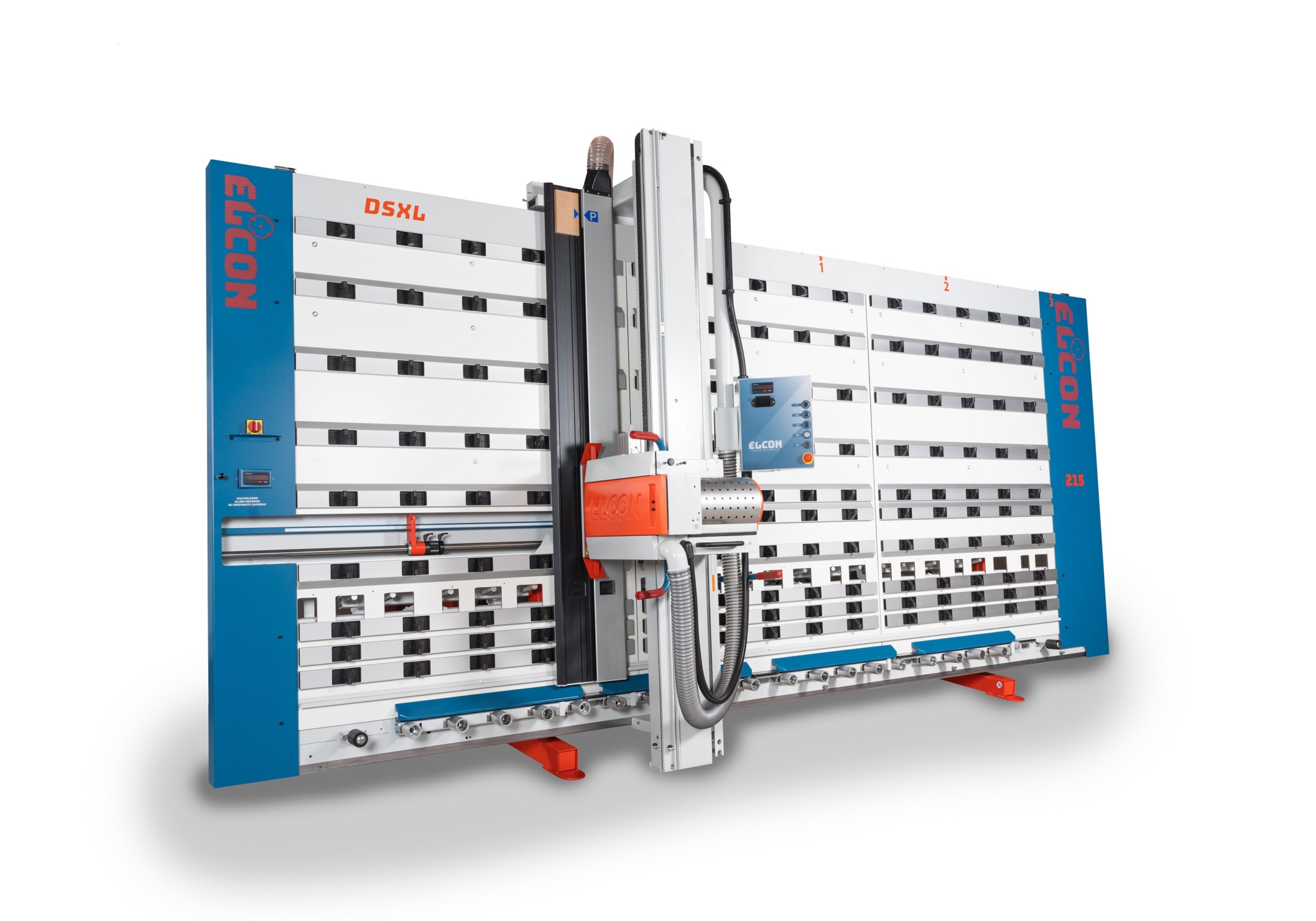

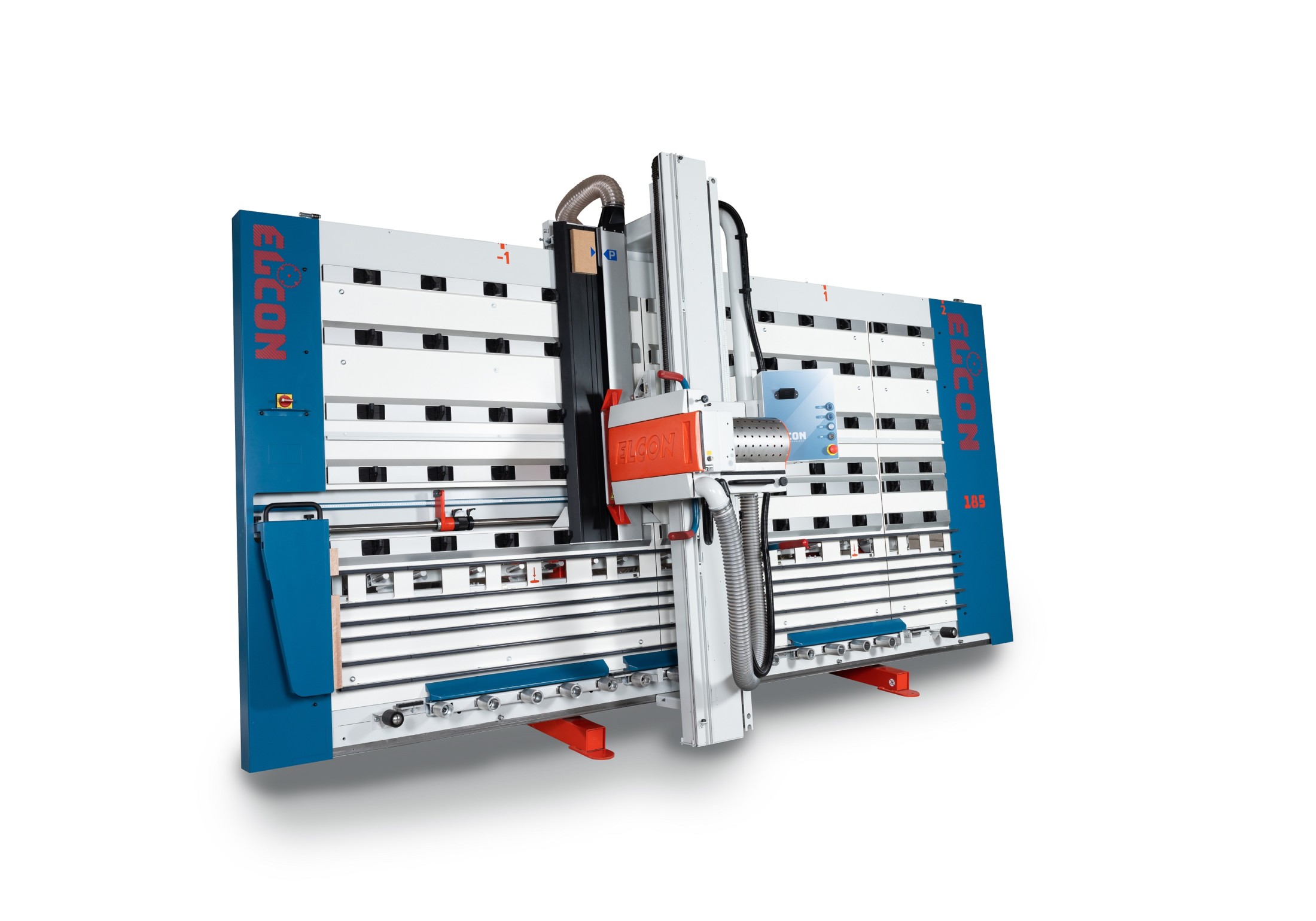

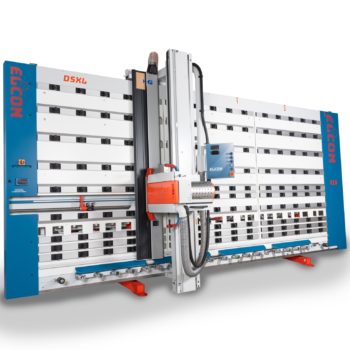

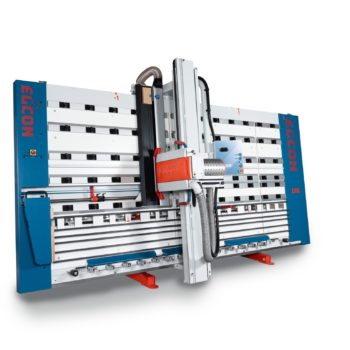

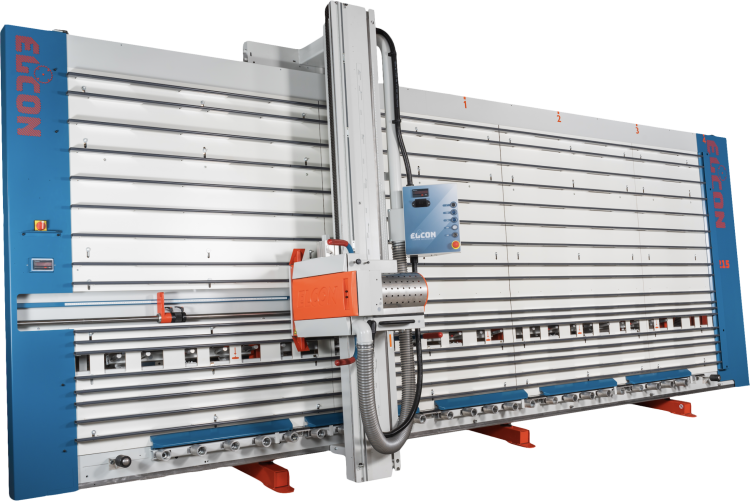

DS-Series
The DSX models are designed for industrial use and have a large output capacity with e.g. increased cutting depth, pneumatic plunging and a motor rating upto 5,5kW. A wide variety of accessories is available, such as many automatic functionalities and programming of cutting patterns.
Descargar Ficha
Características
Tablero de clip para tarjetas de trabajo
Práctico soporte de información o documentos del operador en el lateral de la caja de control.

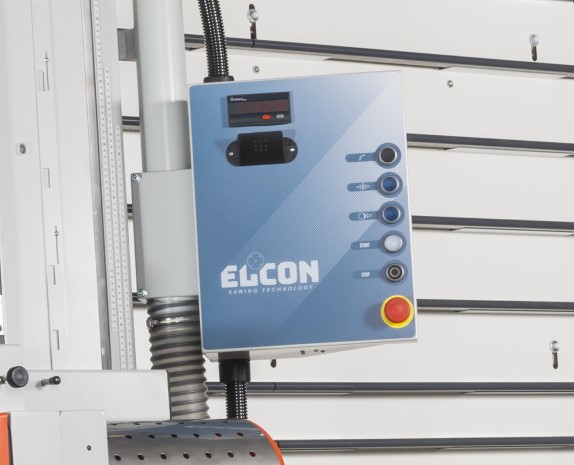

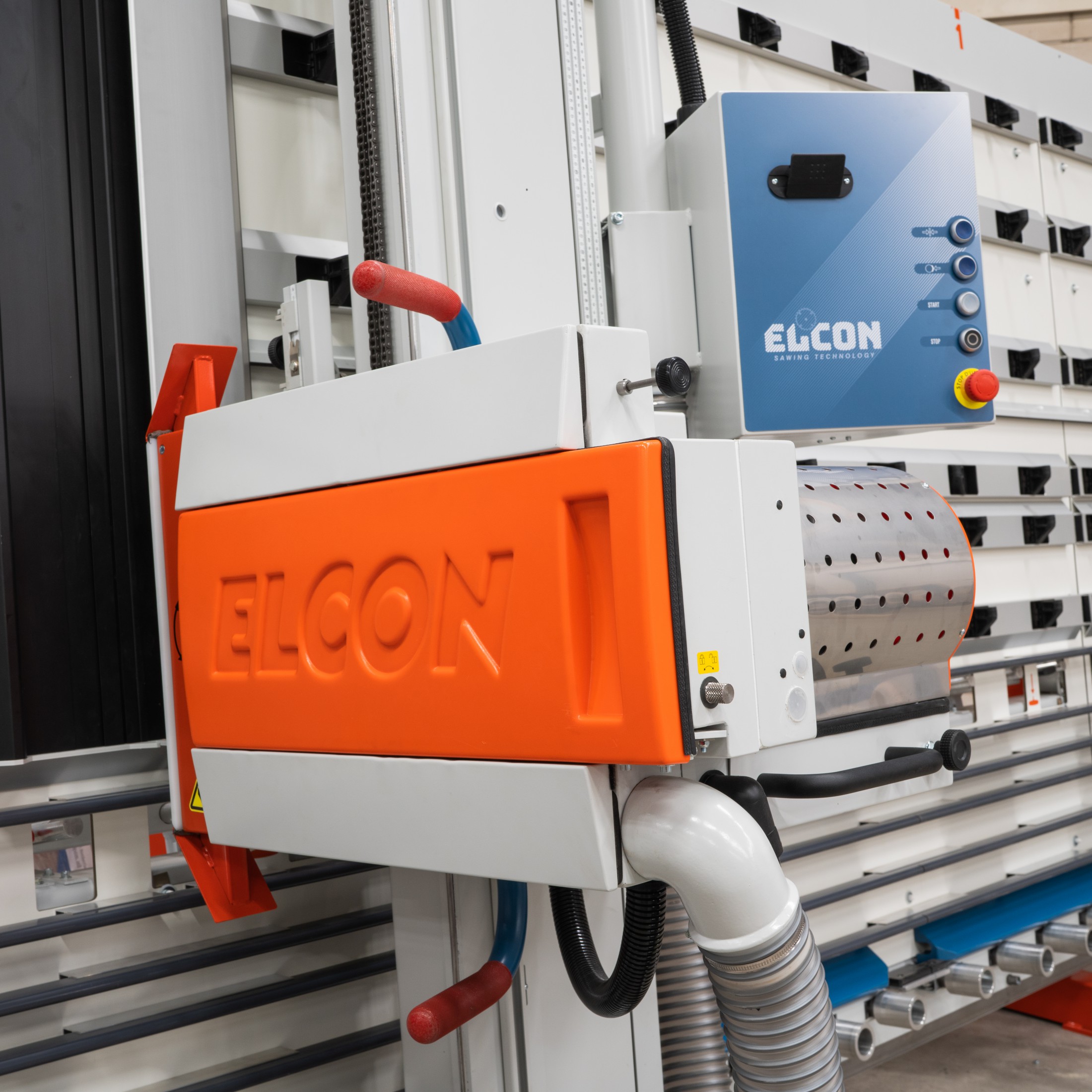

Panel de control fácil de usar
Dependiendo de las diferentes opciones solicitadas, el panel de control se entregará solo con los botones correspondientes.

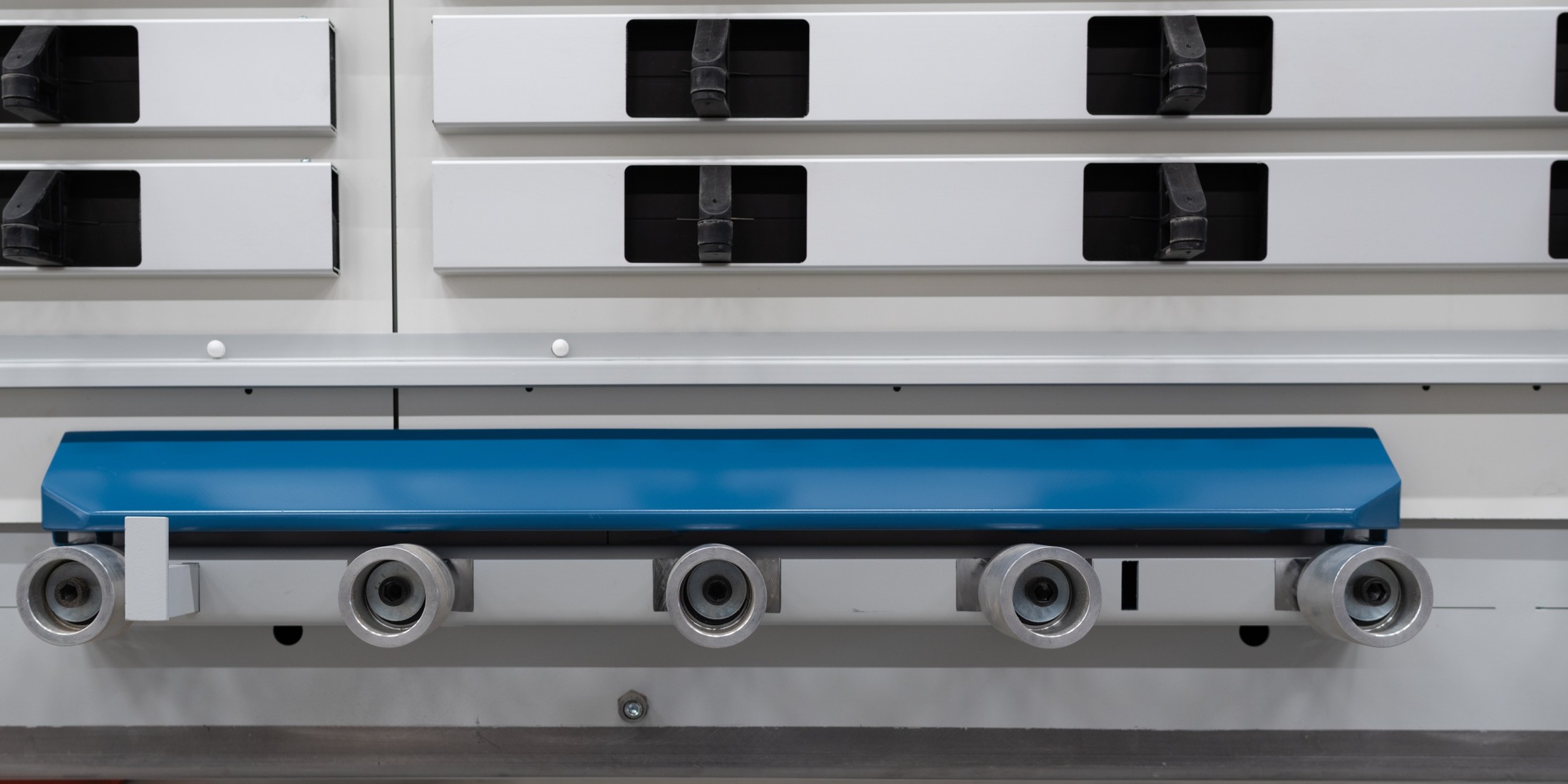

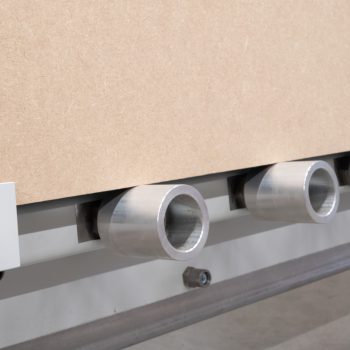

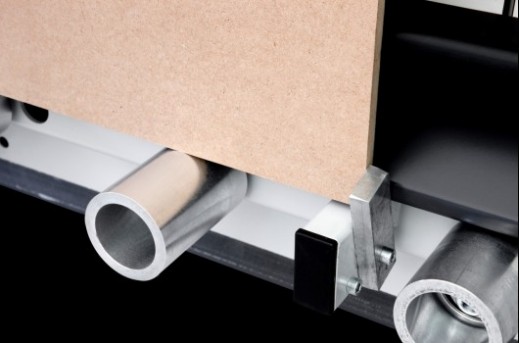

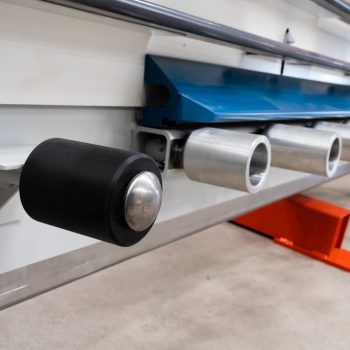

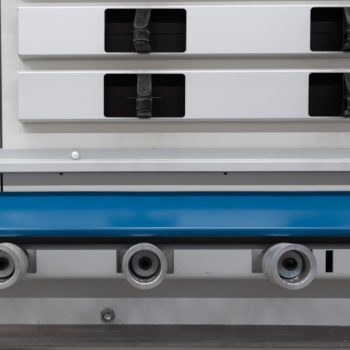

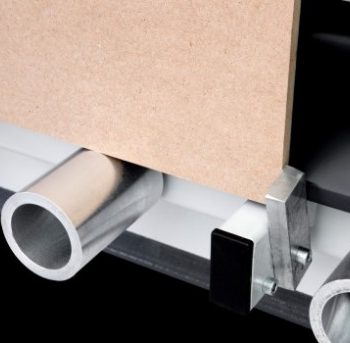

Rodillos de entrada y salida para manipulación de paneles
Rodillos de entrada y salida del lado izquierdo y derecho para un fácil manejo del panel.
Diagnóstico de fallas
Localización de posibles fallos mediante pantalla LED de fácil acceso

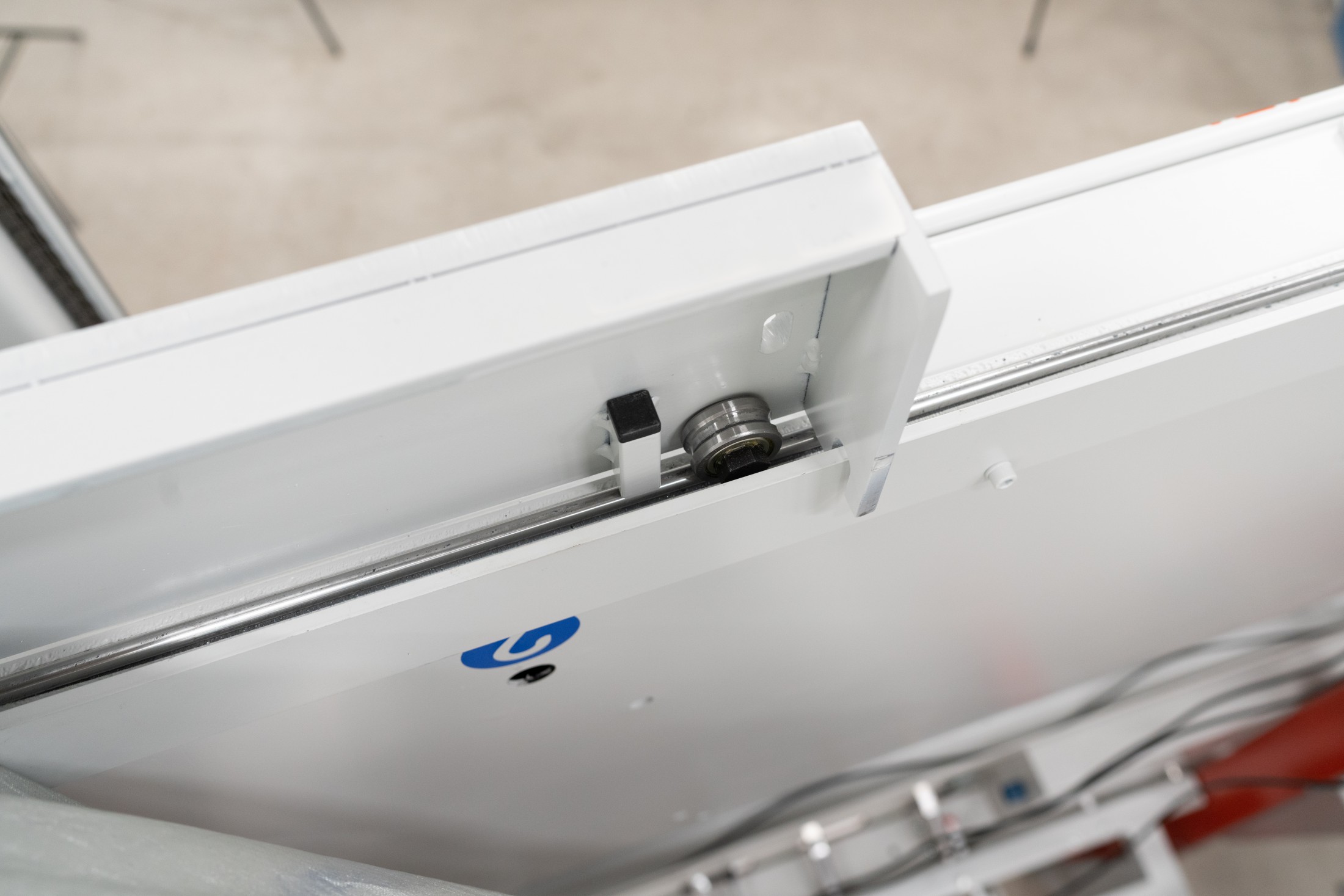

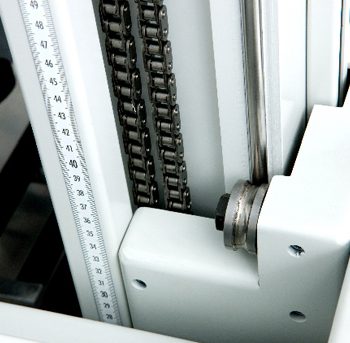

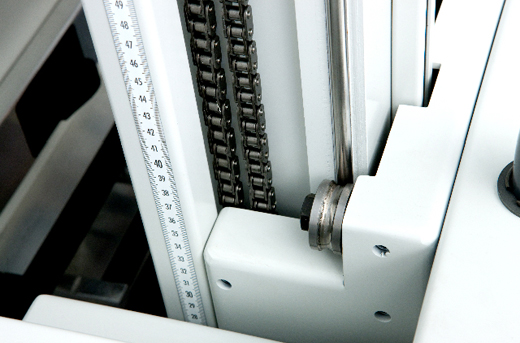

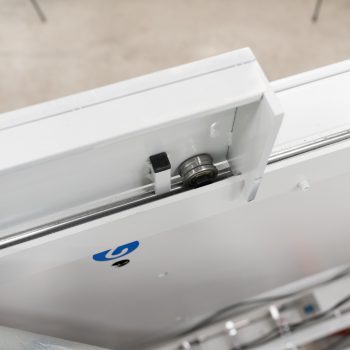

Módulos de guía de transporte pesados y auto rígidos
Carcasa rectangular de acero de 600 x 100 mm para bastidor de máquina autoportante, con módulo de guía de barra de acero templado sin tensiones para desplazamiento horizontal.
Bloqueo neumático de la unidad de sierra a la altura de trabajo, con ajuste fino
Fijación de las medidas para corte horizontal, independiente de la altura de la posición, siempre a la altura de los ojos, con ajuste micrométrico para puesta a punto.

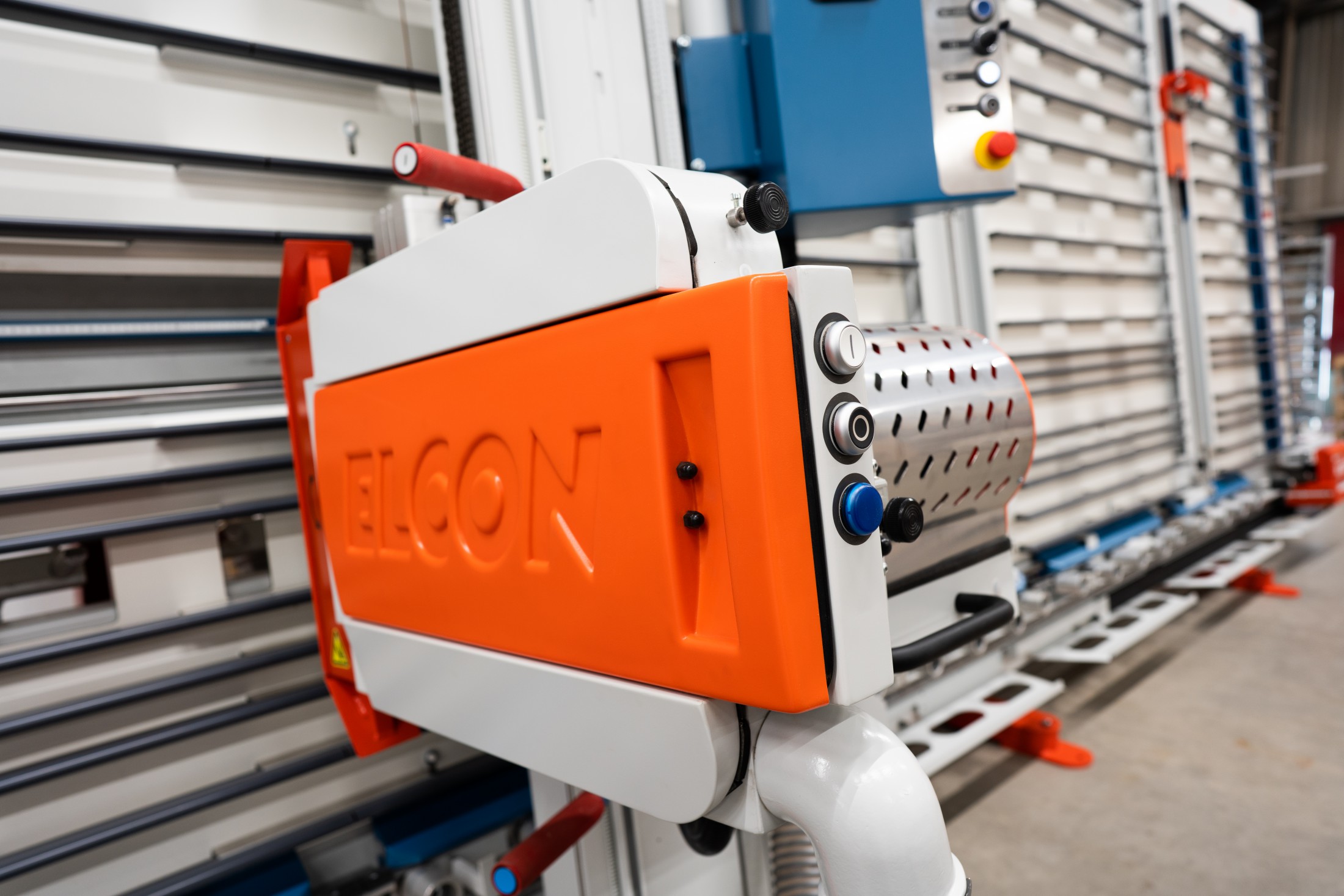

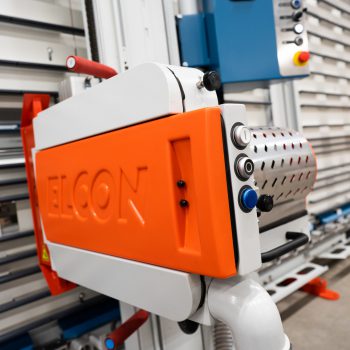

Hundimiento neumático de la unidad de sierra
Fácil movimiento de la unidad de sierra hacia adentro y hacia afuera del panel, también al serrar en posiciones de corte más altas

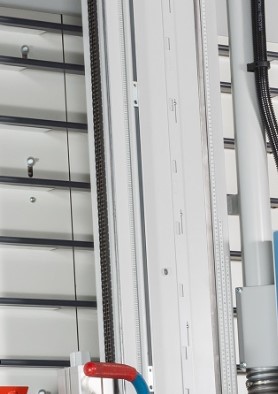

Programming rail for repetitive dimensions
Carril de programación manual, para el ajuste de 5 medidas fijas horizontales diferentes.

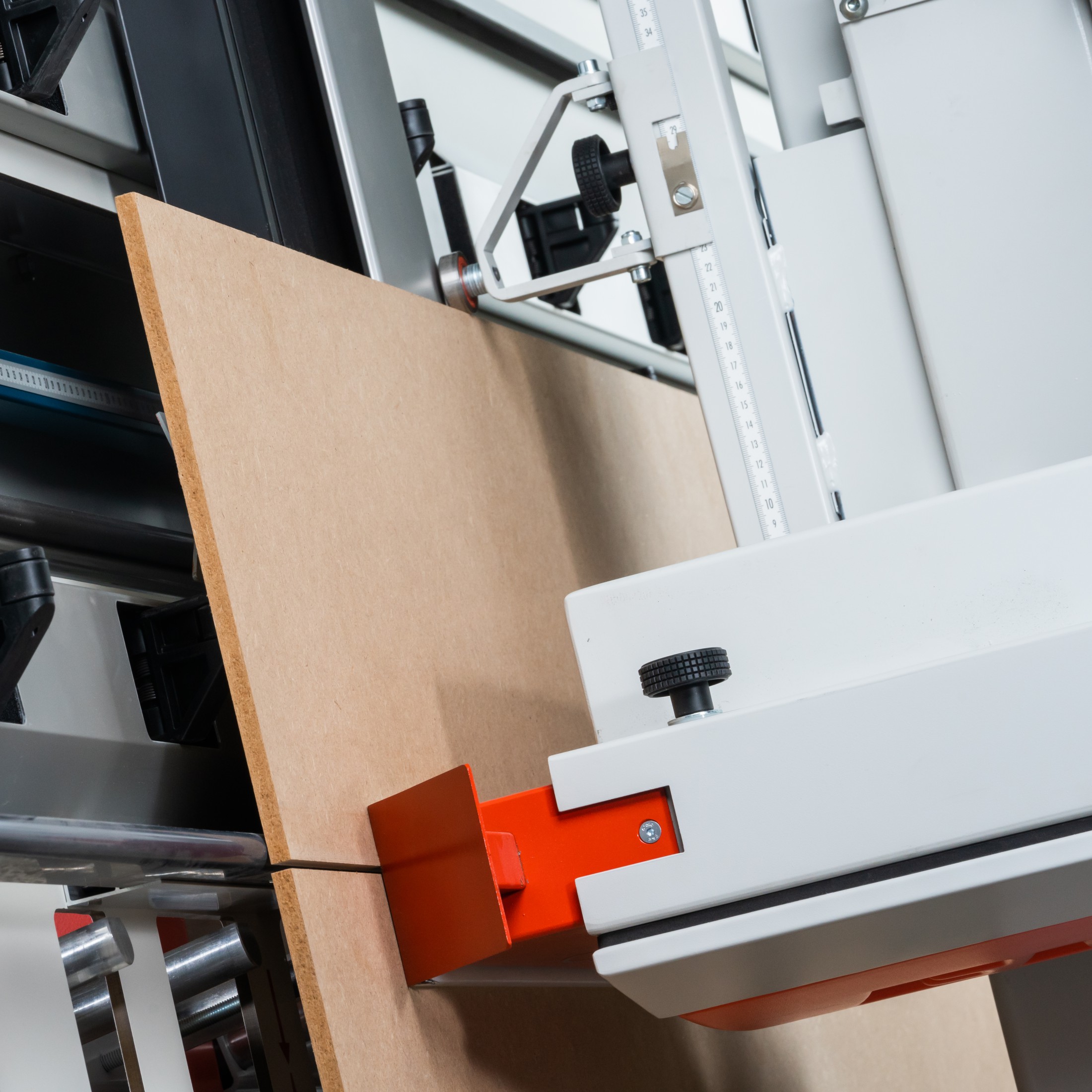

Repetición de parada para corte de tiras
Función de parada repetida con rodamiento de orugas, que se ejecuta en la sección de corte superior del panel, lo que permite un corte de tira horizontal repetitivo, ajustable de 0 a 500 mm.

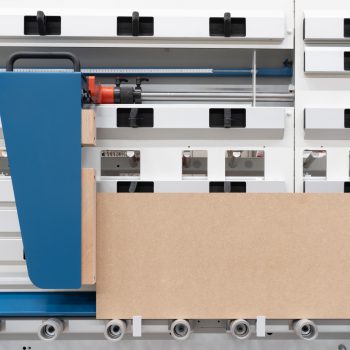

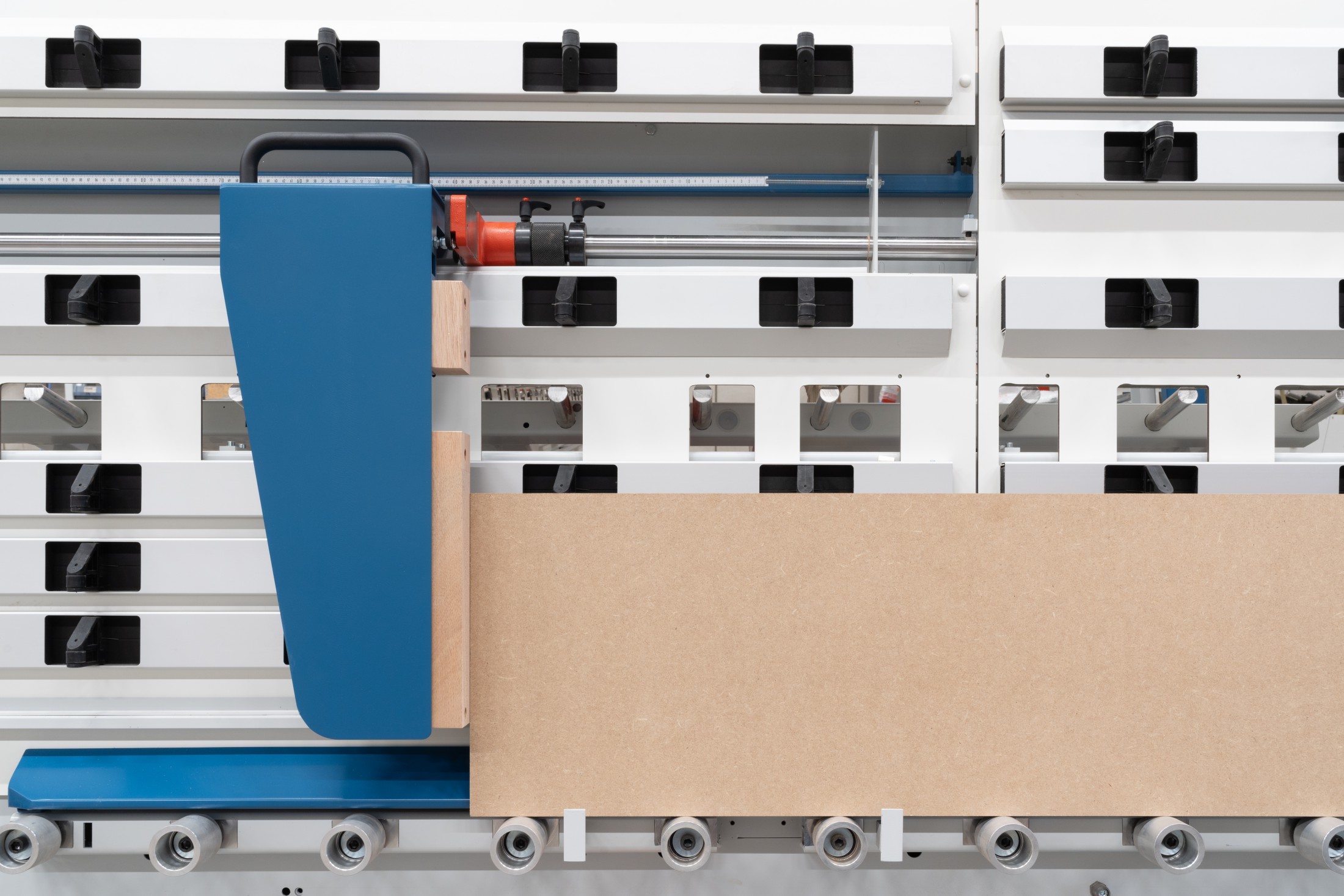

Tope de medición robusto y de ajuste fino
Tope abatible de fundición pesada con micro ajuste métrico para cortes verticales, sobre guía de barra de acero de 30 mm.

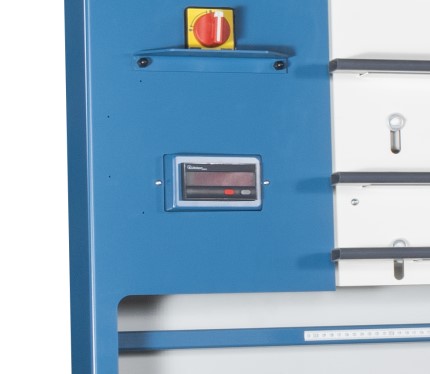

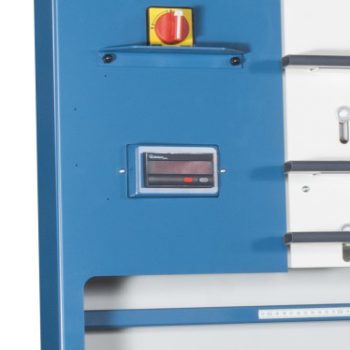

Lectura digital para corte vertical (opcional)
Lectura digital para corte vertical en el marco. El de corte horizontal se coloca en el panel del operador.
Gallería
Especificaciones
Productos versiones y dimensiones
| 155 | 185 | 215 | ||
|---|---|---|---|---|
| A | 945 mm | 945 mm | 945 mm | |
| B | 1450 mm | 1450 mm | 1450 mm | |
| C | 4510 mm | 4510 mm | 5510 mm | |
| D | 1980 mm | 2280 mm | 2580 mm | |
| E | 2265 mm | 2565 mm | 2865 mm |
| 155 | 185 | 215 | ||
|---|---|---|---|---|
| Peso en KG | 785 KG | 830 KG | 905 KG | |
| Longitud máxima de corte | 3300 mm | 3300 mm | 4300 mm | |
| Altura máxima de corte | 1550 mm hor.
mm vert. |
1850 mm hor.
mm vert. |
2110 mm hor.
2150 mm vert. |
|
| Profundidad máxima de corte | 80 mm | 80 mm | 80 mm | |
| Motor | 4 kW | 4 kW | 4 kW | |
| Velocidad de sierra | 4200 rpm | 4200 rpm | 4200 rpm | |
| Diámetro Hoja de sierra | 300 mm | 300 mm | 300 mm | |
| Especificaciones Eléctricas | 400V/3ph/50Hz | 400V/3ph/50Hz | 400V/3ph/50Hz | |
| Requisitos del colector de polvo | 20m/sec | 20m/sec | 20m/sec |
